КАЛЬКУЛЯТОР ДЛЯ РАСЧЕТА КРОВЛИ.
На сайте flatup.io уже сейчас вы можете выполнить расчет материалов и сформировать смету.
Водоотвод через парапет
Совершенно плоская конструкция и высочайшая скорость монтажа!
Эти преимущества новой серии SitaIndra оценят как монтажники, так и любой, для кого важна эффективная теплоизоляция.
Парапетные воронки SitaIndra имеют обтекаемую форму, изготовлены из теплоизолированного полиуретана.
Поставляется в виде полного комплекта, готового для установки, включая изоляционную плиту.
Преимущества полного комплекта SitaIndra:
- Не нужно тратить время и силы на подбор всех комплектующих.
- Предельно малая монтажная высота и, как следствие, незначительное ослабление теплоизоляции.
- Возможно подключение к трубам системы SitaAttika, пропускная способность до 12,2 л/с.
Применение
Применяется Sita Indra для основного водоотвода в соответствии с DIN EN 12056-3 и DIN 1986-100 для эксплуатируемых и неэксплуатируемых кровель как напорный водоотвод.
Материал SitaIndra
Полиуретан
Цвет
Жёлтый
Поверхность
Гладкая
Артикул SitaIndra
1073xx
Цена SitaIndra
411€

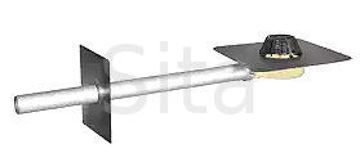

SitaDSS Indra комплект основного водоотвода Sita - это комплект для вакуумный водоотвод через парапет для больших и малых площадей кровли. Экстремально плоский корпус толщиной только 98 мм, идеально ложится в теплоизоляционный слой.
Быстрый монтаж обеспечен комплектом со всем необходимым в наборе, и поставляется вместе в одной упаковке от Sita. В комплекте также идут необходимые трубы из нержавеющей стали.
- Особенно высокая пропускная способность до 17,0 л/с,
- С тремя альтернативными длинами труб.
Применения SitaDSS Indra комплект основного водоотвода
Для основного водоотвода в соответствии с DIN EN 12056-3 и DIN 1986-100 для эксплуатируемых и неэксплуатируемых кровель как напорный водоотвод.
Материал
Полиуретан (воронка/утеплитель);
нержавеющая сталь, заводской номер 1.4301 (система присоединительных труб)
Цвет
Желтый (воронка/утеплитель),
серебрянный (система труб)
Поверхность
Гладкая
Размеры и варианты:
| Варианты комплектации | Диаметр DN/OD* | Артикул | Цена, € |
|---|---|---|---|
| 2,0 м труба (1 труба длиной 2.000 мм) | 70/75 | 1473xx | 750 |
| 3,0 м труба (1 труба длиной 1.000 мм + 1 труба длиной 2.000 мм) | 70/75 | 1475xx | 850 |
| 4,0 м труба (2 трубы по 2.000 мм) | 70/75 | 1477xx | 910 |
Парапетная водосточная воронка
Парапетная воронка SitaEasy имеет надёжно вваренный гидроизоляционный соединительный фартук (материал выбирает заказчик) даёт возможность монтажнику простое, надёжное и однородное соединение парапетной воронки SitaEasy с гидроизоляцией кровли. Парапетная водосточная воронка применяется для основного и аварийного водостока через парапетную стенку, поэтому покупать данную систему важно для каждого здания.
Свойства SitaEasy
Купить парапетную воронку SitaEasy можно без особых сложностей в Москве. Данные водоотводы имеют следующие свойства:
- парапетная воронка SitaEasy используется для отвода дождевой воды с плоских и пологих, эксплуатируемых и неэксплуатируемых кровель;
- для основных и аварийных систем водостока в соответствии с требованиями DIN EN 12056-3 и DIN 1986 на малых по площади эксплуатируемых и не эксплуатируемых кровлях;
- для отвода дождевой воды через парапетную стенку SitaEsay;
- с надёжно приваренным соединительным фартуком Sita (материал по желанию);
- водоотвод с выпускной трубой из пластика или нержавеющей стали любой длины.
Высокое качество и доступные цены на парапетные воронки Sita стали настоящей находкой для каждого заказчика. При необходимости менеджеры помогут разобраться со всеми интересующими нюансами в представленных воронках для парапета. Правильно подобранные материалы водостока – это гарантия уверенности, что система прослужит длительное время без малейших нареканий.
Материал SitaTrendy
Полиуретан
Цвет
Жёлтый
Поверхность воронки SitaTrendy
Гладкая
Размеры и варианты:
| Диаметр DN | Диаметр DN/OD* | a (мм) | b (мм) | Артикул | Цена, € |
|---|---|---|---|---|---|
| 50 | 50 | 142 | 107 | 1830xx | 77 |
| 70 | 75 | 142 | 107 | 1832xx | 77 |
| 100 | 110 | 180 | 147 | 1834xx | 77 |

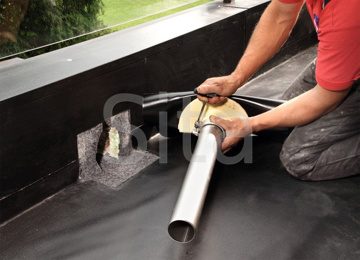

Монтаж Sita Easy с Sita Attika
Монтаж продукции Sita осуществляется очень просто.
Как кровельная воронка Sita Easy соединяется с трубой Sita Attika из нержавеющей стали, можно увидеть на фото, и для надёжности закрепляется фиксаторным хомутом.
Парапетная водосточная воронка
Парапетная воронка SitaEasy имеет надёжно вваренный гидроизоляционный соединительный фартук (материал выбирает заказчик) даёт возможность монтажнику простое, надёжное и однородное соединение парапетной воронки SitaEasy с гидроизоляцией кровли. Парапетная водосточная воронка применяется для основного и аварийного водостока через парапетную стенку, поэтому покупать данную систему важно для каждого здания.
Свойства SitaEasy
Купить парапетную воронку SitaEasy можно без особых сложностей в Москве. Данные водоотводы имеют следующие свойства:
- парапетная воронка SitaEasy используется для отвода дождевой воды с плоских и пологих, эксплуатируемых и неэксплуатируемых кровель;
- для основных и аварийных систем водостока в соответствии с требованиями DIN EN 12056-3 и DIN 1986 на малых по площади эксплуатируемых и не эксплуатируемых кровлях;
- для отвода дождевой воды через парапетную стенку SitaEsay;
- с надёжно приваренным соединительным фартуком Sita (материал по желанию);
- водоотвод с выпускной трубой из пластика или нержавеющей стали любой длины.
Высокое качество и доступные цены на парапетные воронки Sita стали настоящей находкой для каждого заказчика. При необходимости менеджеры помогут разобраться со всеми интересующими нюансами в представленных воронках для парапета. Правильно подобранные материалы водостока – это гарантия уверенности, что система прослужит длительное время без малейших нареканий.
Материал SitaTrendy
Полиуретан
Цвет
Жёлтый
Поверхность воронки SitaTrendy
Гладкая
Размеры и варианты:
| Диаметр DN | Диаметр DN/OD* | a (мм) | b (мм) | Артикул | Цена, € |
|---|---|---|---|---|---|
| 50 | 50 | 142 | 107 | 1830xx | 77 |
| 70 | 75 | 142 | 107 | 1832xx | 77 |
| 100 | 110 | 180 | 147 | 1834xx | 77 |
Монтаж Sita Easy с Sita Attika
Монтаж продукции Sita осуществляется очень просто.
Как кровельная воронка Sita Easy соединяется с трубой Sita Attika из нержавеющей стали, можно увидеть на фото, и для надёжности закрепляется фиксаторным хомутом.
Парапетная воронка SitaEasy Go используется для эффективного отвода дождевой воды с плоских кровель.
Парапетная воронка SitaEasy Go устойчива к обычным воздействиям окружающей среды, имеет высокую ударопрочность, долговечность и сопротивляемость нагрузкам.
Также обладает жароустойчивостью, класс огнестойкости B2. С фиксаторным кольцом.
Материал SitaTrendy
Полиуретан
Цвет
Жёлтый
Поверхность воронки SitaTrendy
Гладкая
Размеры и варианты:
| Диаметр DN | Диаметр DN/OD* | a (мм) | Артикул | Цена, € |
|---|---|---|---|---|
| 100 | 110 | 110 | 183800 | 77 |
| 70 | 75 | 75 | 183600 | 77 |
Основные характеристики SitaEasy Plus:
- Используется для основного и аварийного водоотвода,
- С вваренным соединительным фартуком на выбор,
- С угловым или прямым фиксированным фланцем,
- С присоединительной трубой из пластика или нержавеющей стали,
- Поставляется с гибкой пароизоляционной платой.
Применение SitaEasy Plus SitaTrendy
Применяется воронка SitaEasy Plus для отвода дождевой и талой воды с плоских, пологих, эксплуатируемых и неэксплуатируемых кровель.
Материал SitaTrendy
Полиуретан
Цвет
Жёлтый
Поверхность воронки SitaTrendy
Гладкая
Размеры и варианты:
| Диаметр DN | Диаметр DN/OD* | a (мм) | b (мм) | c (мм) | d (мм) | Артикул | Цена, € |
|---|---|---|---|---|---|---|---|
| 70 | 75 | 177 | 75 | 300 | 65 | 1802xx | 77 |
| 100 | 110 | 260 | 105 | 495 | 108 | 1804xx | 77 |
| 125 | 125 | 260 | 105 | 495 | 108 | 1806xx | 77 |
| 150 | 160 | 293 | 115 | 495 | 146 | 1808xx | 77 |
Парапетная воронка SitaRondo с круглой трубой может применяться как в основном, так и в аварийном системах водоотведения через парапетную стенку, в случаях если система водоотвода не предусматривает внутренние системы.
Конструкция с зажимным фланцем обеспечивает возможность флексибельного соединения с любыми видами материалов кровельной гидроизоляции.
Свойства парапетной воронки SitaRondo:
- Устойчивость к влиянию окружающей среды,
- Ударопрочность,
- Высокая сопротивляемость нагрузкам,
- Долговечность,
- Пожароустойчивость,
- Разнообразие размеров,
- Возможны специальные конструкции,
- Возможно прямое присоединение к стальным трубам,
- Цельный съёмный фланец.
Применение SitaRondo:
Для основного и аварийного водоотвода через парапетную стену на плоских и пологих, эксплуатируемых и неэксплуатируемых кровлях.
Материал SitaTrendy
Нержавеющая сталь, материал 1.4301
Цвет
Серебристый
Поверхность воронки SitaTrendy
Гладкая
Размеры и варианты:
| Диаметр DN | Диаметр DN/OD* | a (мм) | b (мм) | Вес (кг) | Артикул | Цена, € |
|---|---|---|---|---|---|---|
| 50 | 50 | 57 | 16 | 5.9 | 182099 | 613 |
| 70 | 75 | 65 | 25 | 6.4 | 182299 | 620 |
| 100 | 110 | 77 | 37 | 7 | 182499 | 633 |
| 125 | 125 | 81 | 42 | 7.3 | 182699 | 705 |
SitaAttika – это система водоотводных труб, разработанная специально для установки совместно с кровельными воронками. Система труд Sita Attika включает в себя множество элементов: трубы, фасадные платы, хомуты, угловые колена, муфты.
Трубопроводная система состоит из труб и фитингов, выполненных из нержавеющей стали и предназначена для жилых зданий, предприятий пищевой промышленности, лабораторий, судовых систем фекальных и бытовых стоков.
- Стандартные трубы наружным диаметром 50, 75, 110, 125, 160 и 200 мм и длиной от 0,15 до 6 м.
- Широкий ассортимент фитингов, которые применяются как в простых трубопроводах, так и в сложных промышленных системах.
Материал труб SitaAttika
Нержавеющая сталь, материал 1.4301
Цвет
Серебрянный
Поверхность
Гладкая
Элементы системы водоотводных труб:
Труба водоотвода SitaAttika
Труба водоотводная SitaAttika выполнена из нержавеющей стали по DIN EN 1124-2. Система раструбных водопроводных труб с предварительно установленным в муфту заводским манжетным уплотнением из EPDM, гладкий конец с участком 20° для упрощения вставки в муфту.
Трубы и фасонные детали полностью протравлены погружением, с гладкой, серебристо-матовой поверхностью.
| Диаметр DN | Диаметр DN/OD* | длина трубы (мм) ** | Вес (кг) | Артикул | Цена, € |
|---|---|---|---|---|---|
| 50 | 50 | 500 | 0.6 | 70005005 | 32 |
| 70 | 75 | 500 | 1 | 70007505 | 46 |
| 100 | 110 | 500 | 1.4 | 70001105 | 66 |
| 125 | 125 | 500 | 1.7 | 70001205 | 97 |
| 150 | 160 | 500 | 3 | 70001605 | 116 |
| 50 | 75 | 1000 | 1.2 | 70005010 | 53 |
| 70 | 50 | 1000 | 1.8 | 70007510 | 74 |
| 100 | 110 | 1000 | 2.7 | 70001110 | 104 |
| 125 | 125 | 1000 | 3.2 | 70001210 | 150 |
| 150 | 160 | 1000 | 5 | 70001610 | 183 |
| 70 | 75 | 2000 | 3.7 | 70007520 | 150 |
| 100 | 110 | 2000 | 5.4 | 70001120 | 210 |
| 70 | 75 | 3000 | 5.8 | 70007530 | 217 |
| 100 | 110 | 3000 | 8.3 | 70001130 | 303 |
| 70 | 75 | 5000 | 9.5 | 70007550 | 360 |
| 100 | 110 | 5000 | 14 | 70001150 | 500 |
Отвод водосточный SitaAttika
Отвод SitaAttika изготовлен из нержавеющей стали согласно DIN EN 1124-2. Система раструбных труб с предварительно установленным в муфту заводским манжетным уплотнением из EPDM, гладкий конец с участком 20° для упрощения вставки в муфту.
| Диаметр DN | a (mm) | b (mm) | c (mm) | d (°) | Артикул | Цена, € |
|---|---|---|---|---|---|---|
| 50 | 7 | 54 | 50 | 15 | 70041550 | 28 |
| 50 | 11 | 57 | 50 | 30 | 70043050 | 32 |
| 50 | 21 | 60 | 50 | 45 | 70044550 | 32 |
| 50 | 35 | 86 | 50 | 87.5 | 70048850 | 46 |
| 70 | 11 | 66 | 75 | 15 | 70041575 | 35 |
| 70 | 16 | 71 | 75 | 30 | 70043075 | 38 |
| 70 | 28 | 76 | 75 | 45 | 70044575 | 40 |
| 70 | 48 | 107 | 75 | 87.5 | 70048875 | 59 |
| 100 | 16 | 78 | 110 | 15 | 70041511 | 43 |
| 100 | 23 | 85 | 110 | 30 | 70043011 | 49 |
| 100 | 38 | 93 | 110 | 45 | 70044511 | 51 |
| 100 | 68 | 134 | 110 | 87.5 | 70048811 | 72 |
| 125 | 14 | 84 | 125 | 15 | 70041512 | 123 |
| 125 | 23 | 98 | 125 | 30 | 70043012 | 131 |
| 125 | 53 | 111 | 125 | 45 | 70044512 | 139 |
| 125 | 88 | 161 | 125 | 87.5 | 70048812 | 157 |
| 150 | 23 | 99 | 160 | 15 | 70041516 | 150 |
| 150 | 34 | 110 | 160 | 30 | 70043016 | 169 |
| 150 | 49 | 131 | 160 | 45 | 70044516 | 177 |
| 150 | 99 | 181 | 160 | 87.5 | 70048816 | 250 |
Ревизия SitaAttika
Ревизия Sita Attika также выполнена из нержавеющей стали согласно DIN EN 1124-2. Система раструбных труб с предварительно установленным в муфту заводским манжетным уплотнением из EPDM, гладкий конец с участком 20° для упрощения вставки в муфту.
| Диаметр DN | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Артикул | Цена, € |
|---|---|---|---|---|---|---|---|
| 70 | 80 | 75 | 92 | 134 | 55 | 70087510 | 131 |
| 100 | 120 | 110 | 123 | 188 | 62 | 70081111 | 131 |
| 125 | 120 | 125 | 128 | 190 | 65 | 70081112 | 263 |
Хомут водосточный SitaAttika
Хомут водосточный SitaAttika сделан из нержавеющей стали (номер материала 1.4301), с прокладкой, для крепления трубопроводов к строительным конструкциям, резьба M10.
| Диаметр DN | a (mm) | b (mm) | c (mm) | d (mm) | Артикул | Цена, € |
|---|---|---|---|---|---|---|
| 70 | 118 | 75 | M8 | 20 | 74200075 | 30 |
| 100 | 159 | 110 | M10 | 20 | 74200011 | 43 |
| 125 | 169 | 125 | M10 | 20 | 74200012 | 53 |
| 150 | 233 | 160 | M10 | 25 | 74200016 | 66 |
Фиксаторный хомут SitaAttika
Фиксаторный хомут SitaAttika для труб системы SitaAttika, изготовлен из нержавеющей стали (номер материала 1.4301), для прочного на разрыв соединения воронок Sita с трубами системы SitaAttika.
| Диаметр DN | Диаметр DN/OD* | a (mm) | b (mm) | c (mm) | Артикул | Цена, € |
|---|---|---|---|---|---|---|
| 50 | 50 | 64 | 34.5 | 52 | 70125050 | 32 |
| 70 | 75 | 89 | 34.5 | 65 | 70127575 | 38 |
| 100 | 110 | 127 | 36 | 83.5 | 70121111 | 43 |
| 125 | 125 | 143 | 38.5 | 91.5 | 70121212 | 45 |
| 150 | 160 | 179 | 45 | 109.5 | 70121616 | 46 |
Адаптер водосточный SitaAttika
Адаптер водосточный SitaAttika для стояковой трубы изготовлен из титан-цинка и используется для перехода с водосточных труб SitaAttika на стояковую трубу из цинка.
| DN | ø Oi* (mm) | ø Ue** (mm) | a (mm) | b (mm) | c (mm) | Артикул | Цена, € |
|---|---|---|---|---|---|---|---|
| 70/75 | 75 | 78 | 50 | 50 | 108,50 | 189129 | 94 |
| 100/110 | 110 | 98 | 60 | 50 | 118,50 | 189130 | |
| 125/125 | 125 | 118 | 65 | 50 | 123,50 | 189131 |
Фасадная плата SitaAttika
Фасадная плата SitaAttika изготовлена из нержавеющей стали, номер материала 1.4301. Применяется для закрытия проема в парапетной или фасадной стене. Размеры от DN 50 до DN 150, толщина материала 1,5 мм.
| DN | a (мм) | b (мм) | Артикул | Цена, € |
|---|---|---|---|---|
| 50 | 155 | 53 | E18 90 25 | 37 |
| 70 | 180 | 78 | E18 90 26 | 47 |
| 100 | 215 | 113 | E18 90 27 | 65 |
| 125 | 230 | 128 | E18 90 28 | 76 |
| 150 | 265 | 163 | E18 90 29 | 89 |
Монтаж водопроводных и канализационных систем труб
- Трубы имеют небольшой вес, поэтому их монтаж осуществляется значительно быстрее, чем тяжеловесных аналогов.
- При необходимости трубу можно обрезать до нужной длины. Это можно сделать на месте с помощью трубореза. Также с помощью трубореза можно подготовить конец трубы для последующего его соединения.
- Муфтовые соединения обеспечиваютнадежность и не требуют длительного времени на подготовку.
- Совместимость труб из других систем.
Манжетные уплотнения
Уплотнительный элемент между муфтой и заходной трубой представляет собой манжетное уплотнительное кольцо.
Манжетное уплотнение обеспечивает быстрый и эффективный монтаж трубопроводных систем, гарантируя при этом герметичность как под давлением, так и при разряжении.
Манжетное уплотнение поставляется в трех вариантах:
EPDM (этилен-пропиленовый димономер):
Уплотнительное кольцо черного цвета, изготовленное из этилен-пропиленовой резины. Это стандартное уплотнительное кольцо. Оно применяется во всех системах ливневых и канализационных стоков, не содержащих остатков масла или горючего. Манжетное уплотнение из резины на основе тройного этилен-пропиленового каучука представляет собой высококачественное цельное резиновое изделие для разнличных эксплуатационных условий.
NBR (бутадиен-нитрильный каучук):
Уплотнительное кольцо черного цвета с желтым пятном. Кольцо изготавливается из нитрильной резины и используется в тех случаях, когда в сточных водах присутствуют остатки горючего или масла (например при масло/бен- зоуловителях на сервисных станциях, в гаражах и т. п.). Однако в случаях, когда температура среды может подниматься выше 80°C, такое уплотнение использовать не следует! Бутадиен-нитрильный каучук не обладает устойчивостью к воздействию растворителей.
FPM (фторкаучук):
Уплотнительное кольцо пурпурного цвета, изготовленно из резины на основе фторкаучука (вайтон). Уплотнительное кольцо FPM используется при особых условиях эксплуатации. Материал кольца обладает ис- ключительно высокой теплостойкостью, а также стойкостью к воздействию растворителей и сильноконцентрированных кислот, однако, имеют ограниченную стойкость к ацетону, метиловому спирту и пр.
Монтаж Sita Easy с Sita Attika
Монтаж продукции Sita является совсем несложным делом. Как можно увидеть на фото, кровельная воронка Sita Easy соединяется с трубой Sita Attika из нержавеющей стали и для надёжности закрепляется фиксаторным хомутом.
Парапетная стальная воронка SitaTurbo - устанавливается прямо в поверхность кровли. SitaTurbo - это прочная и экстремально плоская конструкция кровельной воронки, которая отводит воду через парапетную стену, делает данную серию для основной и аварийной системы водоотвода одинаково полноценной.
Свойства:
- Для систем водоотвода через парапетную стенку в соответствии с требованиями DIN EN 12056-3 и DIN 1986-100 на эксплуатируемых и не эксплуатируемых плоских кровлях.
- Для основных и аварийных систем водоотвода плоских кровель,
- Для флексибельного крепления с гидроизоляцией кровли.
Применение SitaMulti
SitaTurba применятся для основных и аварийных систем водоотвода в соответствии с требованиями DIN EN 12056-3 и DIN 1986-100 на эксплуатируемых и обычных конструкциях плоских кровель.
Материал SitaTrendy
Нержавеющая сталь, материал 1.4301
Цвет
Жёлтый
Поверхность воронки SitaTrendy
Гладкая
Размеры и варианты:
| Сечение трубы (мм) | Высота фланца (мм) | Артикул при длине трубы 1000 мм | Переход на круглую трубу | Цена, € |
|---|---|---|---|---|
| 120 x 60 | плоский | 186299 | С размерами DN 50 | 70 | 100 | 125. Для повышения пропускной способности. | 688 |
| 120 x 60 | 25 | 186499 | 805 | |
| 120 x 60 | 35 | 186699 | 805 | |
| 120 x 60 | 45 | 186899 | 805 | |
| 120 x 60 | 55 | 187099 | 805 |
